功率半导体器件在现代电力电子系统中扮演着核心角色，其中绝缘栅双极型晶体管（IGBT）因其高电压、大电流、低导通压降和快速开关特性，成为新能源发电、电动汽车、工业变频和智能电网等领域的关键元件。随着应用场景对效率、功率密度和可靠性的要求不断提高，IGBT的性能提升日益依赖于新材料与新工艺技术的突破。本文将从IGBT的基本结构与工作原理出发，探讨新材料技术在其技术开发中的应用现状与未来趋势。
一、IGBT的基本结构与技术演进

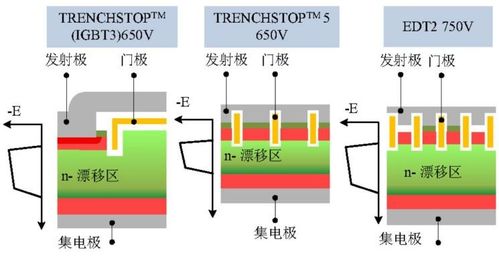

IGBT是一种由MOSFET（金属-氧化物-半导体场效应晶体管）和双极型晶体管复合而成的全控型电压驱动器件，兼具两者的优点。传统IGBT主要基于硅（Si）材料，通过不断优化器件结构（如沟槽栅、场截止层等）来改善导通损耗与开关速度的折衷关系。硅材料在物理特性上存在固有局限，如禁带宽度较窄、热导率较低，限制了其在更高温度、更高频率和更高电压下的应用潜力。
二、新材料技术在IGBT开发中的关键作用
为突破硅基器件的性能瓶颈，宽禁带半导体材料如碳化硅（SiC）和氮化镓（GaN）成为研究热点。这些新材料具有更宽的禁带宽度、更高的临界击穿电场和更优的热导率，使得基于它们的功率器件能够工作在更高温度、更高频率下，同时显著降低开关损耗。
- 碳化硅（SiC）IGBT：SiC材料的击穿电场强度是硅的10倍，热导率是其3倍，这使得SiC IGBT能够在更高电压（如10kV以上）和更高温度（200°C以上）下稳定运行。其技术开发重点包括高质量SiC外延生长、栅氧界面优化以及模块封装技术，以充分发挥材料优势并控制成本。目前，SiC IGBT已在轨道交通、高压直流输电等高端领域开始示范应用。
- 氮化镓（GaN）功率器件：虽然GaN更常见于HEMT（高电子迁移率晶体管）结构，但其在高压高频应用中的潜力也推动着相关IGBT结构的探索。GaN的电子饱和速度极高，适合高频开关，但材料缺陷控制和p型掺杂难度较大，是技术开发中的主要挑战。
三、新材料工艺技术的开发趋势
新材料技术的落地离不开配套工艺技术的进步，主要包括：
- 外延生长技术：如化学气相沉积（CVD）用于制备低缺陷密度的SiC或GaN外延层，直接影响器件的可靠性与性能均一性。
- 微纳加工技术：包括高精度光刻、离子注入、刻蚀等，以实现在新材料上制备更精细的器件结构，如超结、沟槽栅等，进一步提升器件性能。
- 封装与集成技术：新材料器件的高温高频特性对封装材料（如高导热基板、耐高温焊料）和互连技术（如铜线键合、银烧结）提出了新要求。三维封装、系统级封装（SiP）等先进集成技术也有助于提升功率模块的功率密度和可靠性。
四、挑战与展望
尽管新材料IGBT前景广阔，但其技术开发仍面临诸多挑战：一是材料成本较高，尤其是大尺寸、高质量SiC和GaN衬底的制备；二是工艺成熟度不足，如SiC的离子注入激活效率低、GaN的p型掺杂困难；三是可靠性标准与测试方法尚待完善。随着材料生长技术的突破、工艺成本的下降以及产学研协同创新的深化，新材料IGBT有望在新能源汽车、可再生能源、数据中心电源等更多领域实现规模化应用，推动电力电子系统向高效、紧凑、智能的方向持续演进。
功率半导体器件IGBT的发展正深度融入新材料工艺技术的浪潮中。从硅到宽禁带半导体的材料革新，结合精密的制造工艺，不仅提升了器件本身的性能极限，也为全球能源转型和工业升级提供了坚实的技术支撑。持续的技术开发与跨学科合作将是解锁其全部潜力的关键。
